音響カメラ・超音波カメラ
空気漏れや部分放電など、目に見えない設備異常を可視化して発見できる
ポケットサイズのコンパクト音響カメラです。
特徴

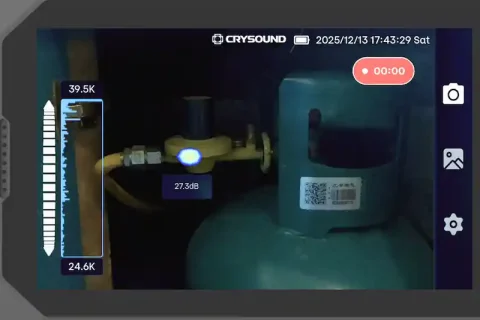

音を可視化し、見えない異常を発見
高度な音響イメージング技術により、目に見えない音を画面上に可視化します。
圧縮空気の漏れや部分放電など、設備の異常箇所を直感的に把握できます。
※多くの冷媒ガスは、漏洩時の圧力差が小さく検出に必要な超音波が十分に発生しないため、安定した漏れ検出が難しく、本製品の使用には適していません。
|
|

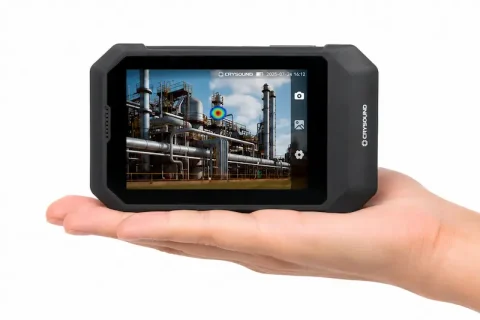

軽量かつポケットサイズで、優れた携帯性

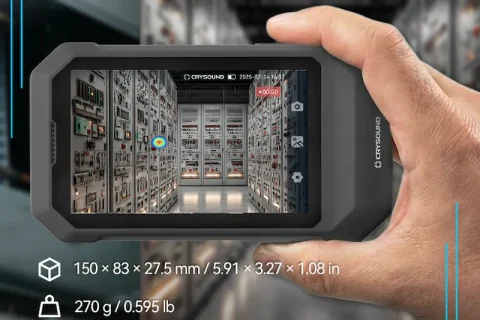

本体サイズ150×83×27.5mm／重量270gの軽量でポケットに収まるコンパクトな設計により、狭い場所や高所でも持ち運びしやすいです。

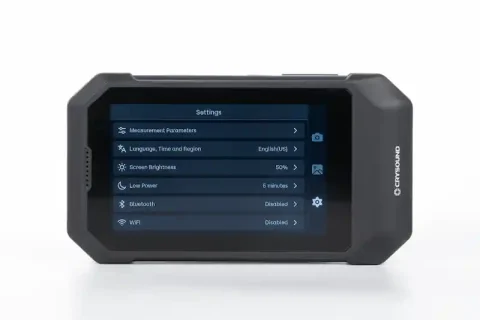

周波数調整不要で簡単操作
測定対象に応じて周波数範囲を自動選択します。複雑な設定を行う必要がなく、スマートフォンのような直感的な操作で誰でもすぐに検査を始められます。教育時間を短縮でき、複数人・複数拠点への導入にも適しています。
測定結果をその場で確認・保存・共有可能
WLAN接続により、スマートフォンから測定結果を確認・ダウンロードできます。
異常箇所の画像や検査データをその場で共有でき、点検後の報告作業を効率化します。

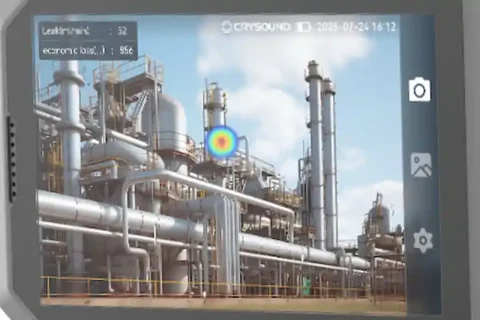

※CRY8025 は、レポート作成用ソフトウェア付きモデルです。漏れ量の定量化、PC ソフトウェアによる後処理・分析、PC での検査報告書作成にも対応しています。
製品仕様
基本仕様
| 型式 | CRY8024 | CRY8025 |
|---|---|---|
| 重量 | 270g | |
| 製品サイズ | 150×83×27.5 mm | |
| Wi-Fi | 802.11a/b/g/n/ac | |
| Bluetooth | BT 5.2 | |
| バッテリー | 3.85V / 3900mAh / 連続最大約3時間 | 3.85V / 3900mAh / 連続最大約4時間 |
| 防塵防水 | IP54 | |
| 落下耐性 | 1.5m | |
| 動作温度 / 保管温度 | -10～+50℃ / -20～+55℃ | -20～+50℃ / -20～+55℃ |
| 動作湿度 | 10～95％ (ただし結露なきこと) | |
| 言語 | 日本語ほか（中・英・韓・仏・露・独・伊 など） | |
| データ出力 | USB-C（USB3.0・HDMI出力・ヘッドホン兼用）/ Wi-Fi | |
※CRY8025のみ漏れ量の定量化、PCソフトウェアによる後処理・分析、PCでの検査報告書作成に対応
音響
| マイク数 | 64個 | |
|---|---|---|
| 周波数 | 2～48kHz | 2～65kHz |
| 音圧レベル（SPL） | 28～132㏈ | |
| ダイナミックレンジ | 最大12㏈ | |
| 距離 | 0.3～60m | 0.3～120m |
| 最小検出可能漏れ量 | 10m：0.059L/min、5bar | 10m：0.012L/min、2.7bar |
ディスプレイ仕様
| 解像度 | 800×480 |
|---|---|
| 明るさ | 最大400nits(調整可能) |
| スクリーン | 静電容量式タッチスクリーン（4.3インチ） |
カメラ仕様
| FOV | 66° (H) × 52° (V) |
|---|---|
| 解像度 | 500万画素 |
| 焦点距離 | 2.26㎜ |
※オートフォーカス機能、LEDライトあり
ストレージ
| ストレージ容量 | 32G（内部） |
|---|---|
| ストレージ形式 | .jpg（画像）、.mp4（動画）、.wav（音声）、.cdat（データ） |
| 動画の長さ | 最大5分 |
| 電源供給 | 9V DC/1A（USB-C経由で充電） |
CRY8024/8025の選び方
| 型式 | CRY8024 | CRY8025 |
|---|---|---|
| おすすめ用途 | スピーディーな現場点検 異常箇所の特定 |
詳細な分析・評価・レポート作成 |
| 基本的な漏れ検知 | ○ | ○ |
| 漏れ箇所の可視化・特定 | ○ | ○ |
| 漏れ量の定量化 | ― | ○ |
| PCソフトウェアによる後処理・分析 | ― | ○ |
| 詳細な検査報告書の作成 | ― | ○ |

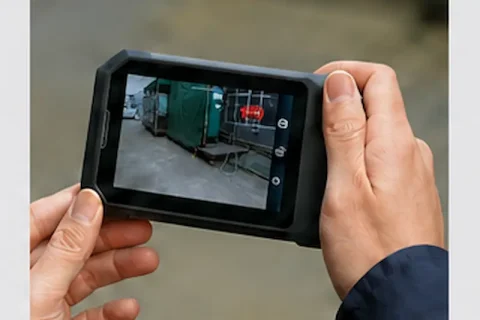

製品写真
|
|
|
デモ機貸し出しサービス
デモ機のお貸し出しサービスもご用意しております。
「自社で試してみたい」とお考えのお客様は、以下のお問い合わせフォームからご相談ください。
