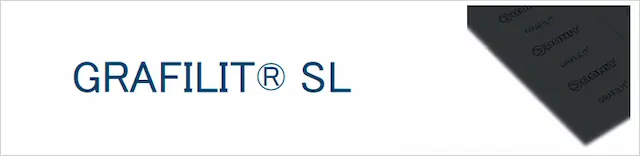

GRAFILIT® SL

特徴

GRAFILIT® SLはステンレス鋼薄板入り膨張黒鉛系材質であり、その取り扱いを容易にし、表面荷重を高めます。
また、耐薬品性、耐熱性に優れています。
優れたクリープ特性と大きい圧縮率により、化学工業や石油化学工業の厳しい条件に適しています。

用途

特性



構成		膨張黒鉛（黒鉛純度99%以上）、ステンレス鋼薄板（SUSI316; 0.05mm）
準拠規格		BAM (Oxygen)
シートサイズ(mm)		1000x1000 , 1500x1500
シート厚さ(mm)		1.0 | 1.5 | 2.0 | 3.0
色		黒

技術データ

厚さ1.5mmの値です。

密度	DIN 28090-2	g/cm3	1.3
圧縮率	ASTM F36A	%	42
復元率	ASTM F36A	%	15
応力緩和（残留応力）	DIN52913
16h, 50MPa, 300℃		MPa	49
漏れ量	DIN3535-6	mg/(s.m)	0.05
溶出塩素イオン濃度	FSA NMG202	ppm	20
溶出フッ素イオン濃度	FSA NMG203	ppm	20
黒鉛の灰分	DIN51903	%	1
圧縮弾性率	DIN28090-2
室温時: εKSW		%	38
高温時: εWSW/300℃		%	1.2
応力緩和率	DIN28090-2
室温時: εKRW		%	4.3
高温時: εWRW/300℃		%	3.6
運転条件
最低温度		˚C	-200
連続温度
酸化雰囲気		˚C	550
還元又は不活性雰囲気		˚C	700
圧力		bar	100

P-T図表



耐薬品表

ここでの推奨事項は、適切なガスケット品質を選択するための指針となることを目的としています。製品の機能および耐久性は、多くの要因に依存するため、保証請求を裏付けるためにデータを使用することはできません。　　
　　〇：推奨
　　△：推奨は、運転条件による。
　　✕：推奨しない。

　 　

流体名		流体名		流体名
アセトアミド	〇	ジオキサン	〇	オレイン酸	〇
酢酸 10％	〇	ダウンサームA	〇	オレウム(発煙硫酸)	✕
酢酸 100％(氷酢酸)	△	エステル	〇	シュウ酸	△
アセトン	〇	エタン(ガス)	〇	酸素(ガス)	〇
アセトニトリル	〇	ジエチルエーテル	〇	パルミチン酸	〇
アセチレン（ガス）	〇	酢酸エチル	〇	パラフィン油	〇
酸塩化物	△	ｴﾁﾙｱﾙｺｰﾙ(ｴﾀﾉｰﾙ)	〇	ペンタン	〇
アクリル酸	〇	エチルセルロース	〇	パークロロエチレン	〇
アクリロニトリル	〇	塩化エチル(ガス)	〇	石油(原油)	〇
アジピン酸	〇	エチレン(ガス)	〇	フェノール(石灰酸)	〇
空気(ガス)	〇	エチレングリコール	〇	リン酸 40%	△
アルコール	〇	ﾎﾙﾑｱﾙﾃﾞﾋﾄﾞ(ﾎﾙﾏﾘﾝ)	〇	リン酸 85%	△
アルデヒド	〇	ホルムアミド	〇	フタル酸	〇
ミョウバン	△	ギ酸 10%	ー	酢酸カリウム	〇
酢酸アルミニウム	△	ギ酸 85%	△	重炭酸カリウム	〇
塩素酸アルミニウム	△	ギ酸 100%	△	炭酸カリウム	〇
塩化アルミニウム	✕	フレオン-12(R-12)	〇	塩化カリウム	〇
硫酸アルミニウム	〇	Freon-134a(R-134a)	〇	シアン化カリウム	〇
アミン	〇	フレオン-22(R-22)	〇	クロム酸カリウム	△
アンモニア(ガス)	〇	果汁	〇	水酸化カリウム	〇
炭酸水素アンモニウム	〇	燃料油	〇	ヨウ化カリウム	〇
塩化アンモニウム	△	ガソリン	〇	硝酸カリウム	〇
水酸化アンモニウム	〇	ゼラチン	〇	過マンガン酸カリウム	△
酢酸アミル	〇	ｸﾞﾘｾﾘﾝ(ｸﾞﾘｾﾛｰﾙ)	〇	プロパン(ガス)(ASTM No.1)	〇
無水物	〇	ﾎﾟﾘｴﾁﾚﾝｸﾞﾘｺｰﾙ	〇	プロピレン(ガス)	〇
アニリン	〇	ヘリウム(ガス)	〇	ビリジン	〇
アニソール	〇	ヘプタン	〇	サリチル酸	〇
アルゴン(ガス)	〇	作動油(グリコール系)	〇	海水・ブライン	△
アスファルト	〇	作動油(鉱物油系)	〇	ｼﾘｺｰﾝ(油・ｸﾞﾘｰｽ)	〇
塩化バリウム	△	作動油(ﾘﾝ酸ｴｽﾃﾙ系)	〇	石鹸	〇
ベンズアルデヒド	〇	ヒドラジン	〇	アルミン酸ナトリウム	〇
ベンゼン	〇	炭化水素	〇	炭酸ナトリウム	〇
安息香酸	〇	塩酸 10%	✕	亜硫酸水素ナトリウム	〇
バイオデーゼル	〇	塩酸 37%	✕	炭酸ナトリウム	〇
バイオエタノール	〇	フッ酸 10%	✕	塩化ナトリウム	〇
黒液	△	フッ酸 48%	✕	シアン化ナトリウム	〇
ほう砂	〇	水素(ガス)	〇	水酸化ナトリウム	〇
ホウ酸	〇	硫酸鉄	〇	次亜塩素酸ﾅﾄﾘｳﾑ(漂白剤)	✕
ブタジエン(ガス)	〇	イソブタン(ガス)	〇	ｹｲ酸ﾅﾄﾘｳﾑ(水ｶﾞﾗｽ)	〇
ブタン(ガス)	〇	イソオクタン	〇	硫酸ナトリウム	〇
ﾌﾞﾁﾙｱﾙｺｰﾙ(ﾌﾞﾀﾉｰﾙ)	〇	イソプレン	〇	硫化ナトリウム	△
酪酸	〇	ｲｿﾌﾟﾛﾋﾟﾙｱﾙｺｰﾙ(ｲｿﾌﾟﾛﾊﾟﾉｰﾙ)	〇	デンプン	〇
塩化カルシウム	△	灯油	〇	蒸気	〇
水酸化カルシウム	〇	ケトン	〇	ステアリン酸	〇
二酸化炭素(ガス)	〇	乳酸	△	スチレン	〇
一酸化炭素(ガス)	〇	酢酸鉛	〇	砂糖	〇
セロソルブ	〇	砒酸鉛	〇	硫黄	〇
塩素(ガス)	△	硫酸マグネシウム	〇	二酸化硫黄(ガス)	〇
塩素(水中)	ー	マレイン酸	〇	硫酸 20%	✕
クロロベンゼン	〇	リンゴ酸	△	硫酸 98%	✕
クロロホルム	〇	メタン(ガス)	〇	塩化スルフリル	✕
クロロプレン	〇	ﾒﾁﾙｱﾙｺｰﾙ(ﾒﾀﾉｰﾙ)	〇	タール	〇
クロロシラン	△	塩化メチル(ガス)	〇	酒石鹸(	△
クロム酸	✕	二塩化メチレン	〇	ﾃﾄﾗﾋﾄﾞﾛﾌﾗﾝ(THF)	〇
クエン酸	△	MEK(ﾒﾁﾙｴﾁﾙｹﾄﾝ)	〇	四塩化チタン	✕
酢酸銅	〇	N-ﾒﾁﾙ-ﾋﾟﾛﾄﾞﾘﾝ(NMP)	〇	トルエン	〇
硫酸銅	〇	乳	〇	2.4-ﾄﾙｴﾝｼﾞｲｿｼｱﾈｰﾄ	〇
クレオソート	〇	鉱油(ASTM No.1)	〇	変圧器油(鉱物系)	〇
ｸﾚｿﾞｰﾙ(ｸﾚｿﾞｰﾙ酸)	〇	モーター油	〇	トリクロロエチレン	〇
シクロヘキサン	〇	ナフサ	〇	酢	〇
シクロヘキサノール	〇	硝酸 10%	△	塩化ビニル(ガス)	〇
シクロヘキサノン	〇	硝酸 65%	△	塩化ビニリデン	〇
デカリン	〇	ニトロベンゼン	〇	水	〇
デキストリン	〇	窒素(ガス)	〇	白色精	〇
ジベンジルエーテル	〇	窒素酸化物(NOx)	△	キシレン	〇
フタル酸ジブチル	〇	オクタン	〇	キシレノール	〇
ｼﾞﾒﾁﾙｱｾﾄｱﾐﾄﾞ(DMA)	〇	精油	〇	硫酸亜鉛	〇
ｼﾞﾒﾁﾙﾎﾙﾑｱﾐﾄﾞ(DMF)	〇	植物油	〇

全ての情報とデータは、シール要素の製造と操作における数十年の経験に基づいています。このデータは、保証請求をサポートするために使用することはできません。この最新版は、その発行に伴い、これまでのすべての版に取って代わり、予告なしに変更される可能性があります。
